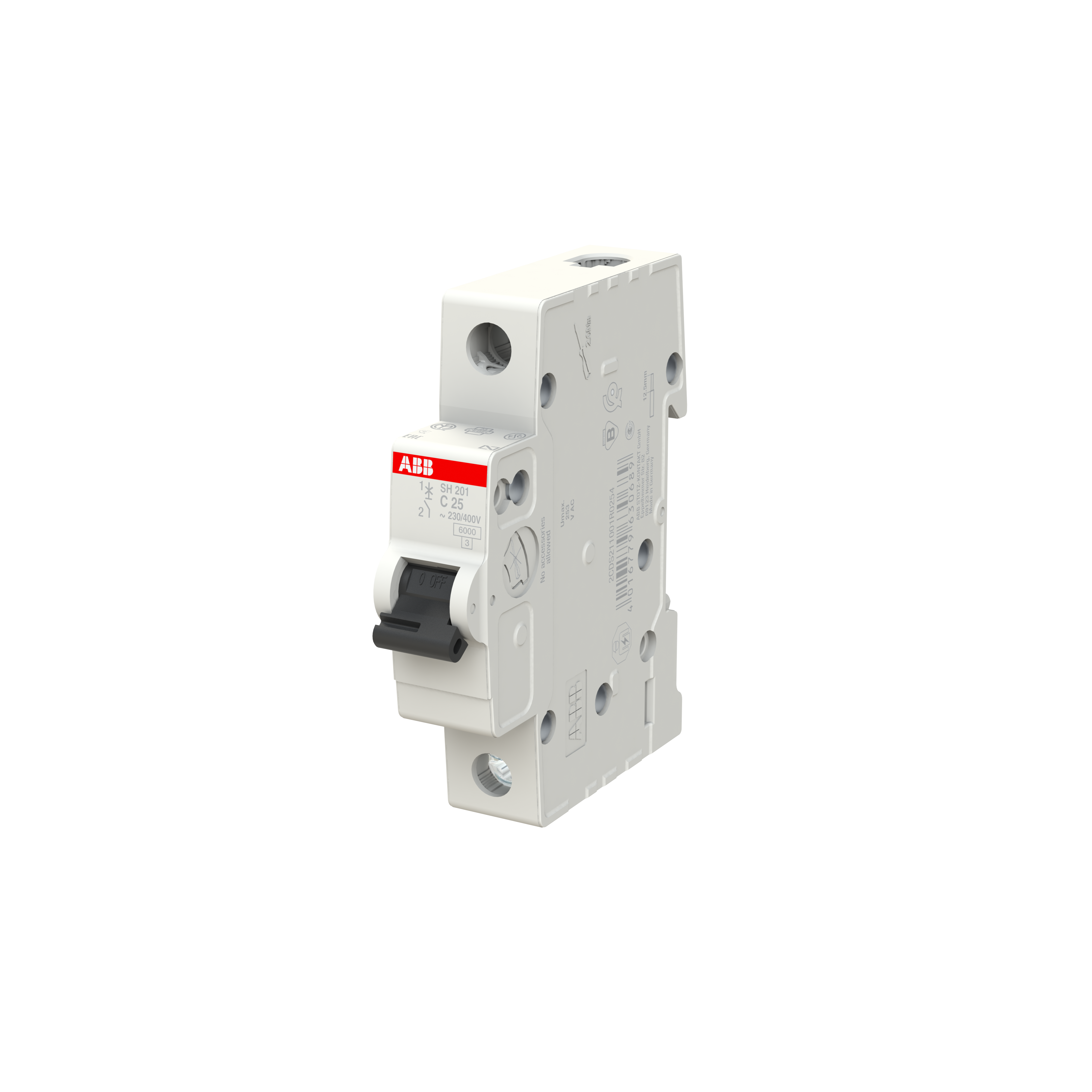

ABB SH201-C25 Miniature Circuit Breaker – 1P – C – 25 A
General Information
| Typ: | SH201-C25 |
| Id výrobku: | 2CDS211001R0254 |
| EAN: | 4016779630689 |
| Katalogový popis: | Miniature Circuit Breaker – SH200 – 1P – 25 A – C |
| Detailní popis: | Compact Home SH200 miniature circuit breakers are current limiting. They have two different tripping mechanisms, the delayed thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. They are available in different characteristics (B,…Show MoreC), configurations (1P,1P+N,2P,3P,3P+N,4P), breaking capacities (up to 6 kA at 230/400 V AC) and rated currents (up to 40 A). All MCBs of the product range SH200 comply with IEC/EN 60898-1, allowing the use for residential applications.Show Less |
Description
| Technické údaje | |
| Normy: | IEC/EN 60898-1 |
| Vypínací charakteristika: | C |
| Jmenovité provozní napětí: | acc. to IEC 60898-1 230 V AC |
| Provozní napětí: | Maximum (Incl. Tolerance) 253 V AC | Minimum 12 V AC |
| Jmenovité izolační napětí (Ui): | acc. to IEC/EN 60664-1 440 V |
| Jmenovité impulzní výdržné napětí (Uimp): | 4 kV | at 2000 m 5 kV | at Sea Level 6.2 kV |
| Dielektrické zkušební napětí: | 50/60 Hz-1 min: 2 kV |
| Druh vstupního napětí: | AC |
| Jmenovitý proud (In): | 25 A |
| Jmenovitý zkratový výkon: | (AC) 6 kA | (230 / 400 V AC) 6 kA | (230 V) 6 kA |
| Rated Conditional Short-Circuit Current (Inc): | (230 V) 6 kA |
| Jmenovitá frekvence (f): | 50 / 60 Hz |
| Výkonová ztráta: | 3.2 W | at Rated Operating Conditions per Pole 3.2 W |
| Připojení napájecího zdroje: | Arbitrary |
| Indikace polohy kontaktu: | ON / OFF |
| Třída omezení energie: | 3 |
| Elektrická trvanlivost: | 20000 AC cycle |
| Mechanická trvanlivost: | 20000 cycle |
| Počet chráněných pólů: | 1 |
| Počet pólů: | 1P |
| Kategorie přepětí: | III |
| Utahovací moment: | 2 N·m |
| Typ ovládače: | Toggle |
| Typ šroubové svorky: | Cage Terminal |
| Značení ovládače: | I / O |
| Materiál ovládače: | Insulation Group II, Black, Sealable |
| Materiál pouzdra: | Insulation Group II, RAL 7035 |
| Montáž na lištu DIN: | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Montážní poloha: | any |
| Doporučený šroubovák: | Pozidriv 2 |
| Accessories Available: | Ne |
| Připojovací schopnost: | Conductor 25 / 25 mm² | Flexible with Ferrule 0.75 … 16 mm² | Flexible 0.75 … 16 mm² | Rigid 0.75 … 25 mm² | Stranded 0.75 … 25 mm² |
| Velikost instalace: | acc. to DIN 43880 1 |
| Typ svorky: | Screw Terminals |
| Material Compliance | |
| Informace RoHS: | 2CDK400030D0201 |
| Stav RoHS: | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Datum RoHS: | 0335 |
| REACH Declaration: | 9AKK107492A1906 |
| REACH Information: | True – contains substances > 0.1 mass percentage |
| REACH Date: | 20240821 |
| Conflict Minerals Reporting Template (CMRT): | 9AKK108468A3363 |
| Údaje vnějšího prostředí | |
| Teplota okolního vzduchu: | Operation -25 … +55 °C | Storage -40 … +70 °C |
| Referencní teplota okolního vzduchu: | 30 °C |
| Krytí: | IP20 | Enclosure with Cover IP40 |
| Stupeň znečištění: | 2 |
| Environmentální podmínky: | 28 cycles | with 55 °C / 90-96 % | and 25 °C / 95-100 % |
| Odolnost vůči vibracím podle IEC 60068-2-6: | 20 Cycles with Load 0.8 In: 5g 5 … 150 … 5 Hz |
| Odolnost vůči rázu podle IEC 60068-2-27: | 25g 2 shocks 13 ms |
| Environmentální informace: | 2CDK400030D0201 |
| Rozměry | |
| Šířka v počtu modulů: | 1.0 |
| Čistá šířka výrobku: | 17.5 mm |
| Čistá výška výrobku: | 85 mm |
| Čistá hloubka výrobku: | 69 mm |
| Čistá hmotnost výrobku: | 0.125 kg |
| Čistá hmotnost pólu: | 0.125 kg |
| Instalační hloubka (t2): | 69 mm |
| Objednací údaje | |
| Úroveň balení 1, jednotky: | carton 10 piece |
| Úroveň balení 1, hrubá hmotnost: | 1.29 kg |
| E-Number (Finland): | 3210900 |
| Certifikáty a prohlášení (Čísla dokumentů) | |
| Prohlášení o shodě – CE: | 2CDK400607D2703 |
| Certification Agency: | EN | IEC |
| Installation | |
| Pokyny a příručky: | 2CDS207105P0001 |
| Dokumenty ke stažení | |
| List s údaji, technické informace: | 2CSC400030D0202 |
| Klasifikace | |
| ETIM 8: | EC000042 – Miniature circuit breaker (MCB) |
| ETIM 9: | EC000042 – Miniature circuit breaker (MCB) |
| Kategorie WEEE: | 5. Small Equipment (No External Dimension More Than 50 cm) |
| WEEE B2C / B2B: | Business To Business |
| CN8: | 8536 20 10 |
| UNSPSC: | 39121603 |
| Trída eClass: | V11.0 : 27141901 |
| IDEA Granular Category Code (IGCC): | 4897 >> Miniature circuit breakers |
| Klasifikační kód objektu: | F |
